కథనం సారాంశం:పారిశ్రామిక ప్రదర్శన వ్యవస్థలు అభివృద్ధి చెందుతున్నప్పుడు, ఇంజనీర్లు తరచుగా ఒక ఆచరణాత్మక సవాలును ఎదుర్కొంటారు: ఇప్పటికీ TTL/RGB ఇంటర్ఫేస్లపై ఆధారపడే TFT LCD ప్యానెల్లతో ఆధునిక LVDS సిగ్నల్ మూలాలను కనెక్ట్ చేయడం. దిLVDS నుండి TTL సిగ్నల్ కన్వర్షన్ బోర్డ్నుండిSKY-TDMఈ రెండు డిస్ప్లే టెక్నాలజీల మధ్య ఆచరణాత్మక వంతెనను అందిస్తుంది, రీడిజైన్ ఖర్చులు, డెవలప్మెంట్ సమయం మరియు ఇంటిగ్రేషన్ సంక్లిష్టతను తగ్గించేటప్పుడు ఇప్పటికే ఉన్న LCD ప్యానెల్లను మళ్లీ ఉపయోగించేందుకు పరికరాల తయారీదారులకు సహాయం చేస్తుంది. ఇండస్ట్రియల్-గ్రేడ్ PCB డిజైన్, స్థిరమైన సిగ్నల్ ట్రాన్స్మిషన్, ఇంటిగ్రేటెడ్ LED బ్యాక్లైట్ డ్రైవింగ్, సర్దుబాటు చేయగల VCOM మరియు అనుకూలీకరణ మద్దతుతో, ఈ రకమైన కన్వర్షన్ బోర్డ్ పారిశ్రామిక HMIలు, వైద్య పరికరాలు, ఎంబెడెడ్ సిస్టమ్లు, రవాణా పరికరాలు మరియు ఇతర ప్రదర్శన అనువర్తనాలకు అనుకూలంగా ఉంటుంది.
ఒకLVDS నుండి TTL సిగ్నల్ కన్వర్షన్ బోర్డ్అనుకూల TFT LCD ప్యానెల్లకు అవసరమైన LVDS డిఫరెన్షియల్ డిస్ప్లే సిగ్నల్లను TTL/RGB సమాంతర సిగ్నల్లుగా మార్చడానికి రూపొందించబడిన డిస్ప్లే ఇంటర్ఫేస్ సర్క్యూట్. ఎంచుకున్న LCD ప్యానెల్ TTL/RGB ఇంటర్ఫేస్ను ఉపయోగిస్తున్నప్పుడు పారిశ్రామిక కంప్యూటర్, ఎంబెడెడ్ కంట్రోలర్ లేదా డిస్ప్లే సోర్స్ LVDS అవుట్పుట్ను అందించినప్పుడు ఈ ఫంక్షన్ చాలా ముఖ్యమైనది.
సరిపోయే LCD ప్యానెల్ను భర్తీ చేయడానికి లేదా మొత్తం నియంత్రణ వ్యవస్థను పునఃరూపకల్పన చేయడానికి బదులుగా, ఇంజనీర్లు సిగ్నల్ మూలం మరియు ప్రదర్శన మధ్య మార్పిడి బోర్డుని ప్రవేశపెట్టవచ్చు. లెగసీ పరికరాల అప్గ్రేడ్లు, అనుకూలీకరించిన పారిశ్రామిక ప్రదర్శనలు మరియు ఇప్పటికే ఉన్న LCD ఇన్వెంటరీ ఉపయోగంలో ఉండాల్సిన ప్రాజెక్ట్లకు ఈ విధానం ప్రత్యేకంగా విలువైనది.

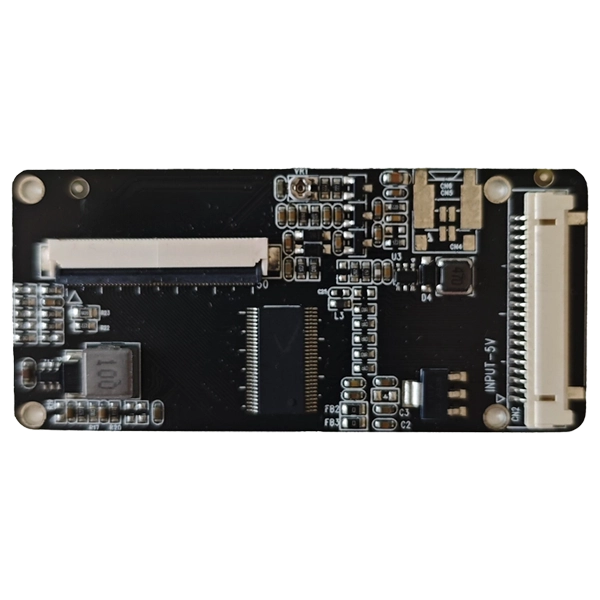

SKY-TDM యొక్క పరిష్కారం పారిశ్రామిక ప్రదర్శన ఏకీకరణ చుట్టూ రూపొందించబడింది. ప్రామాణిక కాన్ఫిగరేషన్ ఒక మద్దతునిస్తుంది8-బిట్ LVDS ఇన్పుట్మరియు ఎ50-పిన్ TTL/RGB LCD అవుట్పుట్, 5V ఇన్పుట్ సరఫరా, ఇంటిగ్రేటెడ్ LED డ్రైవర్, VCOM సర్దుబాటు మరియు ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి-20°C నుండి +70°C వరకు.
డిస్ప్లే ఇంటర్ఫేస్లు ఎల్లప్పుడూ పరస్పరం మార్చుకోలేవు. LVDS మరియు TTL/RGB ఇమేజ్ డేటాను ప్రసారం చేయడానికి వివిధ పద్ధతులను ఉపయోగిస్తాయి, అంటే సోర్స్ మరియు LCD ప్యానెల్ వేర్వేరు ఇంటర్ఫేస్ ఆర్కిటెక్చర్లను ఉపయోగించినప్పుడు ప్రత్యక్ష కనెక్షన్ సాధారణంగా సాధ్యం కాదు.
ఇది OEM పరికరాల తయారీదారులకు అనేక సవాళ్లను సృష్టిస్తుంది:
సరిగ్గా ఇంజినీరింగ్ చేయబడిన కన్వర్షన్ బోర్డ్ ఇంటర్ఫేస్ అసమతుల్యతను పరిష్కరిస్తుంది, అయితే మిగిలిన డిస్ప్లే ఆర్కిటెక్చర్ను సాపేక్షంగా మార్చకుండా ఉంచుతుంది. లెగసీ పరికరాలను అప్గ్రేడ్ చేసే తయారీదారుల కోసం, ఇది పూర్తి డిస్ప్లే సిస్టమ్ను పునఃరూపకల్పన కంటే మరింత సమర్థవంతమైన మార్గాన్ని అందిస్తుంది.
డిస్ప్లే మార్పిడిలో సిగ్నల్ సమగ్రత అత్యంత ముఖ్యమైన కారకాల్లో ఒకటి. ఆప్టిమైజ్ చేయబడిన అవకలన రూటింగ్ సిగ్నల్ వక్రీకరణను తగ్గించడంలో సహాయపడుతుంది మరియు LVDS సోర్స్ మరియు కన్వర్షన్ సర్క్యూట్రీ మధ్య స్థిరమైన ఇమేజ్ ట్రాన్స్మిషన్కు మద్దతు ఇస్తుంది.
పారిశ్రామిక పరికరాలు తరచుగా మోటార్లు, విద్యుత్ సరఫరాలను మార్చడం, కమ్యూనికేషన్ పరికరాలు మరియు విద్యుదయస్కాంత జోక్యానికి సంబంధించిన ఇతర వనరులతో పాటు పనిచేస్తాయి. జాగ్రత్తగా రూపొందించిన PCB లేఅవుట్ మరియు పవర్ ఆర్కిటెక్చర్ అవాంఛిత జోక్యాన్ని తగ్గించడంలో మరియు మొత్తం సిస్టమ్ స్థిరత్వాన్ని మెరుగుపరచడంలో సహాయపడతాయి.
బోర్డు అనుకూల TFT ప్యానెల్ల కోసం TTL/RGB 50-పిన్ LCD ఇంటర్ఫేస్ను అందిస్తుంది. ఇంటర్ఫేస్లో RGB డేటా, సింక్రొనైజేషన్ సిగ్నల్స్, క్లాక్, పవర్-సంబంధిత సిగ్నల్స్, VCOM, రీసెట్ మరియు ఇతర డిస్ప్లే కంట్రోల్ కనెక్షన్లు ఉంటాయి.
సమీకృత LED బ్యాక్లైట్ డ్రైవర్ మొత్తం డిస్ప్లే ఆర్కిటెక్చర్ను సులభతరం చేయడంలో సహాయపడుతుంది. బహుళ స్వతంత్ర సర్క్యూట్లను సోర్సింగ్ చేయడానికి బదులుగా, పరికర తయారీదారులు మార్పిడి మరియు బ్యాక్లైట్ ఫంక్షన్లను మరింత కాంపాక్ట్ డిస్ప్లే సొల్యూషన్గా ఏకీకృతం చేయవచ్చు.
వివిధ LCD ప్యానెల్లతో బోర్డును సరిపోల్చేటప్పుడు VCOM సర్దుబాటు అదనపు సౌలభ్యాన్ని అందిస్తుంది. ఎంచుకున్న ప్యానెల్కు తగిన ఇమేజ్ పనితీరును సాధించడంలో సహాయపడటానికి ఇంజనీర్లు డిస్ప్లే కాన్ఫిగరేషన్ను చక్కగా ట్యూన్ చేయవచ్చు.
డిస్ప్లే ఇంటిగ్రేషన్ ప్రాజెక్ట్లకు తరచుగా అనుకూలీకరించిన కనెక్టర్లు, పిన్ నిర్వచనాలు, కేబుల్ పొడవులు, మౌంటు స్థానాలు, ఫర్మ్వేర్ కాన్ఫిగరేషన్లు లేదా LCD టైమింగ్ పారామీటర్లు అవసరమవుతాయి. ఈ మూలకాలను స్వీకరించగల సామర్థ్యం ఉన్న కన్వర్షన్ బోర్డ్ తయారీదారు OEM కస్టమర్ల కోసం ఇంటిగ్రేషన్ పనిని గణనీయంగా తగ్గిస్తుంది.
క్రింది పట్టిక SKY-TDM యొక్క సాధారణ కాన్ఫిగరేషన్ను సంగ్రహిస్తుందిLVDS నుండి TTL సిగ్నల్ కన్వర్షన్ బోర్డ్. ఎంచుకున్న LCD ప్యానెల్ మరియు అనుకూలీకరించిన ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా వాస్తవ లక్షణాలు మారవచ్చు.
| అంశం | సాధారణ స్పెసిఫికేషన్ |
|---|---|
| ఇన్పుట్ ఇంటర్ఫేస్ | LVDS, 8-బిట్ |
| LCD అవుట్పుట్ ఇంటర్ఫేస్ | TTL/RGB, 50-పిన్ |
| ఇన్పుట్ వోల్టేజ్ | 5V |
| బ్యాక్లైట్ డ్రైవర్ | ఇంటిగ్రేటెడ్ LED డ్రైవర్ |
| VCOM సర్దుబాటు | మద్దతు ఇచ్చారు |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -20°C నుండి +70°C వరకు |
| కస్టమ్ డిజైన్ | మద్దతు ఇచ్చారు |
| సాధారణ LVDS కనెక్టర్ | HRS DF14-20 / DF19-20 ఇంటర్ఫేస్ |
| LCD కనెక్టర్ | TTL FFC 50-పిన్ |
ఇంజనీరింగ్ ప్రాజెక్ట్ల కోసం, ఇంటర్ఫేస్ స్పెసిఫికేషన్ ఎల్లప్పుడూ ఖచ్చితమైన LCD ప్యానెల్ డేటాషీట్కు వ్యతిరేకంగా తనిఖీ చేయబడాలి. సిగ్నల్ నిర్వచనాలు, వోల్టేజ్ అవసరాలు, టైమింగ్, ఓరియంటేషన్ మరియు కనెక్టర్ అసైన్మెంట్లు ప్యానెల్ల మధ్య తేడా ఉండవచ్చు కాబట్టి పిన్ కౌంట్ మాత్రమే అనుకూలతకు హామీ ఇవ్వదు.
LVDS-to-TTL మార్పిడి యొక్క సౌలభ్యం ఈ సాంకేతికతను వివిధ పారిశ్రామిక మరియు ఎంబెడెడ్ డిస్ప్లే ప్రాజెక్ట్లలో ఉపయోగకరంగా చేస్తుంది.
ఉదాహరణకు, ఒక పరికరాల తయారీదారు నిరూపితమైన 50-పిన్ TTL LCD ప్యానెల్ను ఇప్పటికే ఏర్పాటు చేసిన యంత్రంలోకి చేర్చి ఉండవచ్చు. రీప్లేస్మెంట్ కంట్రోలర్ TTL/RGB కాకుండా LVDSని అవుట్పుట్ చేస్తే, తయారీదారు మొత్తం డిస్ప్లే అసెంబ్లీని భర్తీ చేయాల్సిన అవసరం లేకుండానే కన్వర్షన్ బోర్డ్ ఇంటర్ఫేస్ బ్రిడ్జ్ను అందిస్తుంది.
కన్వర్షన్ బోర్డ్ను ఎంచుకోవడం అనేది కేవలం కావలసిన కనెక్టర్ రకం కాకుండా LCD ప్యానెల్తో ప్రారంభం కావాలి. ఆర్డర్ చేసే ముందు ఇంజనీర్లు పూర్తి ప్యానెల్ ఇంటర్ఫేస్ సమాచారాన్ని సేకరించాలి.
మూలం సింగిల్-ఛానల్ లేదా డ్యూయల్-ఛానల్ LVDS, బిట్ డెప్త్, సిగ్నల్ టైమింగ్, వోల్టేజ్ అవసరాలు మరియు కనెక్టర్ కాన్ఫిగరేషన్ను అందిస్తుందో లేదో తనిఖీ చేయండి. SKY-TDM యొక్క ప్రామాణిక పరిష్కారం సింగిల్-ఛానల్ 8-బిట్ LVDS ఇన్పుట్కు మద్దతు ఇస్తుంది, అయితే వివిధ అవసరాల కోసం అనుకూలీకరించిన డిజైన్లను మూల్యాంకనం చేయవచ్చు.
50-పిన్ TTL కనెక్టర్ అంటే ప్రతి LCD ఒకే పిన్అవుట్ని ఉపయోగిస్తుందని అర్థం కాదు. RGB డేటా, HSYNC, VSYNC, DE, DCLK, VCOM, పవర్, బ్యాక్లైట్ మరియు కంట్రోల్ సిగ్నల్లను కన్వర్షన్ బోర్డ్ డెఫినిషన్తో జాగ్రత్తగా పోల్చాలి.
LCD రిజల్యూషన్, పిక్సెల్ గడియారం, క్షితిజ సమాంతర సమయం, నిలువు సమయం మరియు సమకాలీకరణ అవసరాలు బోర్డ్ కాన్ఫిగరేషన్తో సరిపోలాలి. వివిధ LCD మోడల్లకు ఫర్మ్వేర్ లేదా హార్డ్వేర్ సర్దుబాట్లు అవసరం కావచ్చు.
ఎంపిక దశలో కనెక్టర్ స్థానం, కేబుల్ పొడవు, PCB కొలతలు, మౌంటు రంధ్రాలు మరియు అందుబాటులో ఉన్న ఇన్స్టాలేషన్ స్థలాన్ని పరిగణించాలి. ఒక కాంపాక్ట్ అనుకూలీకరించిన PCB పరిమితం చేయబడిన అంతర్గత స్థలంతో పరికరాలలో ఏకీకరణను సులభతరం చేస్తుంది.
పారిశ్రామిక ప్రాజెక్టుల కోసం, ప్రారంభ నమూనా సేకరణ నిర్ణయంలో ఒక భాగం మాత్రమే. కొనుగోలుదారులు ఇంజనీరింగ్ మద్దతు, అనుకూలీకరణ సామర్థ్యాలు, నాణ్యత నియంత్రణ, నమూనా పరీక్ష, ఉత్పత్తి సామర్థ్యం మరియు దీర్ఘకాలిక ఉత్పత్తి లభ్యతను కూడా అంచనా వేయాలి.
పారిశ్రామిక కొనుగోలుదారుల కోసం, మార్పిడి బోర్డు విలువ ప్రాథమిక సిగ్నల్ మార్పిడికి మించి ఉంటుంది. SKY-TDM దాని పరిష్కారాన్ని విస్తృత పారిశ్రామిక ప్రదర్శన ఇంటిగ్రేషన్ సేవలో భాగంగా ఉంచుతుంది, ఉత్పత్తి ద్వారా అనుకూలత మూల్యాంకనం నుండి OEM మరియు ODM ప్రాజెక్ట్లకు మద్దతు ఇస్తుంది.
ముఖ్య ప్రయోజనాలు ఉన్నాయి:
ఈ వన్-స్టాప్ విధానం OEM తయారీదారులకు ప్రత్యేకంగా ఉపయోగపడుతుంది, దీనికి సాధారణ డెవలప్మెంట్ బోర్డ్కు బదులుగా నిర్దిష్ట LCDకి సరిపోలిన కన్వర్షన్ బోర్డ్ అవసరం. ప్రాజెక్ట్ ప్రారంభంలో LCD మోడల్, ఇంటర్ఫేస్ డెఫినిషన్, రిజల్యూషన్, కనెక్టర్ మరియు మెకానికల్ అవసరాలను నిర్ధారించడం ద్వారా, ఇంజనీర్లు భారీ ఉత్పత్తికి ముందు అనుకూలత ప్రమాదాలను తగ్గించవచ్చు.
ప్రామాణిక పరిష్కారం 50-పిన్ TTL/RGB ఇంటర్ఫేస్ని ఉపయోగించి అనుకూల TFT LCD ప్యానెల్ల కోసం రూపొందించబడింది. ఖచ్చితమైన అనుకూలత LCD యొక్క పిన్ నిర్వచనం, సమయం, రిజల్యూషన్, వోల్టేజ్ మరియు ఇతర విద్యుత్ అవసరాలపై ఆధారపడి ఉంటుంది.
అవును. OEM మరియు ODM ప్రాజెక్ట్ల కోసం, కనెక్టర్ రకాలు, పిన్ అసైన్మెంట్లు, కేబుల్ పొడవులు మరియు ఇంటర్ఫేస్ నిర్వచనాలు లక్ష్య LCD మరియు పరికరాల నిర్మాణం ప్రకారం అనుకూలీకరించబడతాయి.
అవును. విభిన్న LCD రిజల్యూషన్లు మరియు సమయ అవసరాలు సంబంధిత హార్డ్వేర్ లేదా ఫర్మ్వేర్ కాన్ఫిగరేషన్ల కోసం మూల్యాంకనం చేయబడతాయి. ఇంజనీర్లు అనుకూలత అంచనా కోసం ఖచ్చితమైన LCD మోడల్ లేదా డేటాషీట్ను అందించాలి.
అవును. బోర్డు పారిశ్రామిక ప్రదర్శన ఏకీకరణ కోసం రూపొందించబడింది మరియు ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి -20 ° C నుండి +70 ° C వరకు మద్దతు ఇస్తుంది. దీని PCB లేఅవుట్, పవర్ డిజైన్ మరియు సిగ్నల్ ఆర్కిటెక్చర్ డిమాండ్ ఉన్న అప్లికేషన్లలో స్థిరమైన ఆపరేషన్ కోసం ఆప్టిమైజ్ చేయబడ్డాయి.
అవును. LVDS కేబుల్లు, బ్యాక్లైట్ కేబుల్లు, పవర్ కేబుల్లు మరియు అవసరమైన చోట అనుకూలీకరించిన హార్నెస్లతో సహా సరిపోలే కేబుల్ అసెంబ్లీలను అందించవచ్చు.
ప్రామాణిక సంస్కరణ సింగిల్-ఛానల్ 8-బిట్ LVDS ఇన్పుట్కు మద్దతు ఇస్తుంది. లక్ష్య LCD యొక్క టైమింగ్ మరియు ఇంటర్ఫేస్ స్పెసిఫికేషన్ల ప్రకారం అనుకూలీకరించిన బోర్డు అభివృద్ధి కోసం డ్యూయల్-ఛానల్ LVDS అవసరాలు మూల్యాంకనం చేయబడతాయి.
అవును. పారిశ్రామిక ప్రాజెక్టుల కోసం నమూనా మూల్యాంకనం గట్టిగా సిఫార్సు చేయబడింది. వాస్తవ LCD ప్యానెల్ మరియు సిస్టమ్ కంట్రోలర్తో కన్వర్షన్ బోర్డ్ను పరీక్షించడం ద్వారా వాల్యూమ్ ఉత్పత్తికి ముందు సిగ్నల్ అనుకూలత, ఇమేజ్ నాణ్యత, సమయం, బ్యాక్లైట్ ఆపరేషన్ మరియు మెకానికల్ ఇంటిగ్రేషన్ను ధృవీకరించవచ్చు.
ఒకLVDS నుండి TTL సిగ్నల్ కన్వర్షన్ బోర్డ్ఆధునిక LVDS-ఆధారిత సిస్టమ్లు ఇప్పటికే ఉన్న TTL/RGB TFT LCD ప్యానెల్లతో పని చేయాల్సి వచ్చినప్పుడు సమర్థవంతమైన పరిష్కారంగా ఉంటుంది. స్థిరమైన సిగ్నల్ కన్వర్షన్, ఇండస్ట్రియల్-ఓరియెంటెడ్ PCB డిజైన్, ఇంటిగ్రేటెడ్ బ్యాక్లైట్ డ్రైవింగ్, VCOM సర్దుబాటు మరియు అనుకూలీకరణ సామర్థ్యాలను కలపడం ద్వారా, ఇది ఇప్పటికే ఉన్న LCD హార్డ్వేర్ యొక్క వినియోగాన్ని విస్తరించేటప్పుడు డిస్ప్లే ఏకీకరణను సులభతరం చేయడానికి OEMలకు సహాయపడుతుంది. అనుకూలీకరించిన ఇంటర్ఫేస్లు, LCD అనుకూలత మూల్యాంకనం, కేబుల్ మ్యాచింగ్ లేదా ప్రొడక్షన్ సపోర్ట్ అవసరమయ్యే ప్రాజెక్ట్ల కోసం, అనుభవజ్ఞుడైన పారిశ్రామిక ప్రదర్శన భాగస్వామిని ఎంచుకోవడం వలన ప్రోటోటైప్ నుండి భారీ ఉత్పత్తికి మారడం మరింత సమర్థవంతంగా చేయవచ్చు. మీరు అనుకూలీకరించిన ఒక నమ్మకమైన చైనా తయారీదారు మరియు సరఫరాదారు కోసం చూస్తున్నట్లయితేLVDS నుండి TTL సిగ్నల్ కన్వర్షన్ బోర్డ్, మమ్మల్ని సంప్రదించండిSKY-TDM ఇంజనీరింగ్ బృందంతో తగిన పరిష్కారాన్ని చర్చించడానికి మీ LCD మోడల్, ఇంటర్ఫేస్ నిర్వచనం, రిజల్యూషన్ మరియు సిస్టమ్ అవసరాలతో.
