పారిశ్రామిక LCD ప్యానెల్లు అభివృద్ధి చెందుతూనే ఉన్నాయి, అనేక ఎంబెడెడ్ సిస్టమ్‌లకు విభిన్న డిస్ప్లే ఇంటర్‌ఫేస్‌ల మధ్య నమ్మకమైన సిగ్నల్ మార్పిడి అవసరం. SKY-TDMలుLVDS నుండి TTL సిగ్నల్ కన్వర్షన్ బోర్డ్TTL/RGB TFT LCD ప్యానెల్‌లను ఎల్‌విడిఎస్ అవుట్‌పుట్‌ల ద్వారా నడపాల్సిన ఇంజనీర్‌లకు ప్రొఫెషనల్ సొల్యూషన్‌ను అందిస్తుంది, అయితే అద్భుతమైన ఇమేజ్ క్వాలిటీ మరియు సిస్టమ్ స్టెబిలిటీని కొనసాగిస్తూ మొత్తం ఖర్చులను తగ్గిస్తుంది.
పారిశ్రామిక వాతావరణాల కోసం ప్రత్యేకంగా రూపొందించబడింది, ఈ కన్వర్టర్ బోర్డు డిమాండ్ పరిస్థితుల్లో స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడానికి అధిక-సామర్థ్య శక్తి నిర్వహణ, ఆప్టిమైజ్ చేయబడిన PCB లేఅవుట్ మరియు పారిశ్రామిక-స్థాయి భాగాలను అనుసంధానిస్తుంది. వినియోగదారు-గ్రేడ్ ప్రత్యామ్నాయాలతో పోలిస్తే, ఇది ఉన్నతమైన EMC (విద్యుదయస్కాంత అనుకూలత) పనితీరు, తక్కువ EMI (విద్యుదయస్కాంత జోక్యం) ఉద్గారాలు, సుదీర్ఘ కార్యాచరణ జీవితకాలం మరియు పారిశ్రామిక LCD మాడ్యూల్‌లతో అధిక అనుకూలతను అందిస్తుంది.
ఇప్పటికే ఉన్న పరికరాలలో కొత్త LCDని ఏకీకృతం చేసినా లేదా లెగసీ సిస్టమ్‌లను అప్‌గ్రేడ్ చేసినా, ఈ బోర్డు అభివృద్ధి సమయాన్ని సమర్థవంతంగా తగ్గిస్తుంది మరియు సిస్టమ్ ఏకీకరణను క్రమబద్ధీకరిస్తుంది.
స్టాండర్డ్ డెవలప్‌మెంట్ బోర్డుల వలె కాకుండా, ఈ LVDS నుండి TTL సిగ్నల్ కన్వర్షన్ బోర్డ్ పారిశ్రామిక పరిసరాలలో నిరంతర ఆపరేషన్ కోసం ఆప్టిమైజ్ చేయబడింది.

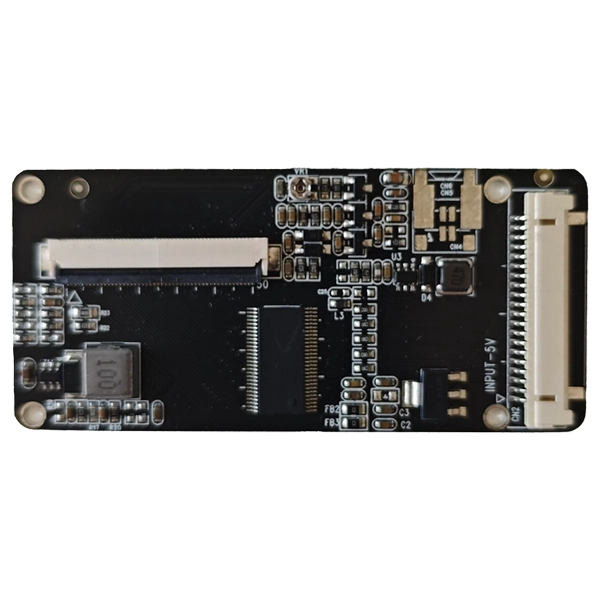

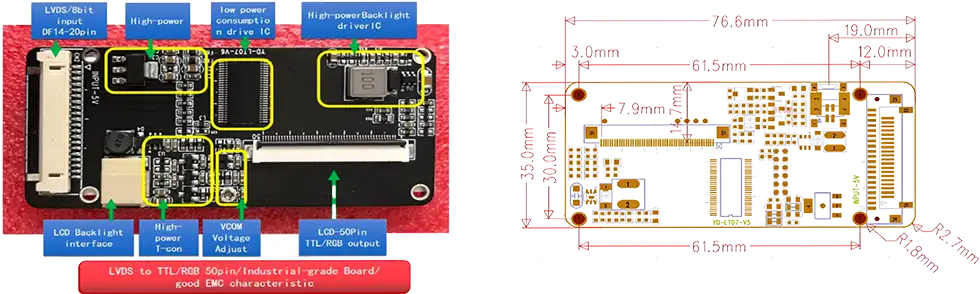

ఇది కలిగి ఉంటుంది:
- ఇండస్ట్రియల్-గ్రేడ్ PCB డిజైన్
- స్థిరమైన LVDS ఇన్పుట్ ఆర్కిటెక్చర్
- TTL/RGB 50-పిన్ LCD అవుట్‌పుట్
- తక్కువ శబ్దం విద్యుత్ సరఫరా డిజైన్
- అధిక సామర్థ్యం గల LED బ్యాక్‌లైట్ డ్రైవర్
- సర్దుబాటు VCOM వోల్టేజ్
- అద్భుతమైన EMC పనితీరు
- తక్కువ విద్యుత్ వినియోగం
- హై-స్పీడ్ సిగ్నల్ సమగ్రత
- దీర్ఘ జీవితచక్ర భాగాలు
కాంపాక్ట్ మెకానికల్ డిజైన్ సంస్థాపనా స్థలం పరిమితంగా ఉన్న ఎంబెడెడ్ ఉత్పత్తులకు కూడా అనుకూలంగా ఉంటుంది.
జాగ్రత్తగా ఆప్టిమైజ్ చేయబడిన అవకలన రూటింగ్ సిగ్నల్ వక్రీకరణను తగ్గిస్తుంది మరియు స్థిరమైన ఇమేజ్ ట్రాన్స్‌మిషన్‌ను నిర్ధారిస్తుంది.
PCB లేఅవుట్ మరియు పవర్ డిజైన్ విద్యుదయస్కాంత జోక్యాన్ని తగ్గిస్తాయి, పారిశ్రామిక పరికరాలకు ధృవీకరణను సులభతరం చేస్తుంది.
TTL/RGB 50 పిన్స్ ఇంటర్‌ఫేస్‌లను ఉపయోగించి విస్తృత శ్రేణి పారిశ్రామిక TFT LCD ప్యానెల్‌లకు మద్దతు ఇస్తుంది.
ఇంటిగ్రేటెడ్ హై-ఎఫిషియన్సీ పవర్ సర్క్యూట్రీ ఉష్ణ ఉత్పత్తిని తగ్గిస్తుంది మరియు మొత్తం విశ్వసనీయతను మెరుగుపరుస్తుంది.
వివిధ LCD ప్యానెల్‌ల కోసం డిస్ప్లే పనితీరును చక్కగా ట్యూన్ చేయడానికి ఇంజనీర్‌లను అనుమతిస్తుంది.
అద్భుతమైన దీర్ఘకాలిక స్థిరత్వంతో స్థిరమైన ప్రకాశాన్ని అందిస్తుంది.
ప్రామాణిక కనెక్టర్‌లు ఇన్‌స్టాలేషన్‌ను సులభతరం చేస్తాయి మరియు ఉత్పత్తి అభివృద్ధి చక్రాలను తగ్గిస్తాయి.
| అంశం | స్పెసిఫికేషన్ |
| ఇన్పుట్ ఇంటర్‌ఫేస్ | LVDS (8bit) |
| అవుట్‌పుట్ (LCD) ఇంటర్‌ఫేస్ | TTL/RGB 50 పిన్ |
| ఇన్పుట్ వోల్టేజ్ | 5V |
| బ్యాక్‌లైట్ డ్రైవర్ | ఇంటిగ్రేటెడ్ LED డ్రైవర్ |
| VCOM సర్దుబాటు | మద్దతు ఇచ్చారు |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -20°C నుండి +70°C వరకు |
| కస్టమ్ డిజైన్ | మద్దతు ఇచ్చారు |
| పిన్ చేయండి | సిగ్నల్ | పిన్ చేయండి | సిగ్నల్ |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD | 8 | మోడ్ |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | ఎల్/ఆర్ | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | రీసెట్ చేయండి |
| 45 | NC | 46 | Vcom |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| పిన్ చేయండి | సిగ్నల్ | పిన్ చేయండి | సిగ్నల్ |
| 1 | విన్(5V) | 2 | విన్(5V) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | ఆన్/ఆఫ్ | 20 | PWM |
ఈ బోర్డు పారిశ్రామిక అనువర్తనాల కోసం రూపొందించబడింది మరియు పారిశ్రామిక HMIలు, పారిశ్రామిక పరికరాలు, లాటరీ యంత్రాలు మరియు వైద్య పరికరాలు వంటి డిమాండ్ ఉన్న పారిశ్రామిక వాతావరణాలకు అత్యంత అనుకూలంగా ఉంటుంది.
ప్రస్తుతం, ఈ ఉత్పత్తి నిర్దిష్ట ఇంటర్‌ఫేస్ సిగ్నల్‌లకు మద్దతు ఇస్తుంది. మీకు విభిన్న ఇంటర్‌ఫేస్ సిగ్నల్‌లు అవసరమైతే, దయచేసి LCD ఇంటర్‌ఫేస్ స్పెసిఫికేషన్‌లను అందించండి మరియు మేము మీ అవసరాలకు అనుగుణంగా బోర్డుని రీడిజైన్ చేస్తాము.
మీకు ఈ మార్పిడి బోర్డు ఎప్పుడు అవసరం?
నేడు చాలా పారిశ్రామిక LCD ప్యానెల్లు LVDS లేదా eDP ఇంటర్‌ఫేస్‌లను ఉపయోగిస్తున్నాయి. అయినప్పటికీ, అనేక లెగసీ పరికరాల డిజైన్‌లు మరియు నిర్దిష్ట ప్రత్యేక డిస్ప్లే మాడ్యూల్‌లకు ఇప్పటికీ TTL/RGB (సమాంతర RGB) సిగ్నల్స్ అవసరం. మీకు ఈ బోర్డు అవసరమైనప్పుడు ఇక్కడ ఉంది:
ఒకవేళ ఈ బోర్డుని ఉపయోగించండి:
- మీ సిస్టమ్ LVDS సిగ్నల్‌లను అవుట్‌పుట్ చేస్తుంది కానీ మీ LCD ప్యానెల్‌కు TTL/RGB ఇన్పుట్ అవసరం
- మీరు 50-పిన్ TTL ఇంటర్‌ఫేస్‌తో లెగసీ డిస్ప్లే ప్యానెల్‌ని కలిగి ఉన్నారు
- మీరు సిస్టమ్‌ను అప్‌గ్రేడ్ చేస్తున్నారు కానీ ఇప్పటికే ఉన్న TTL ప్యానెల్‌ను ఉంచుతున్నారు
- మీరు LVDS సిగ్నల్ సోర్స్‌లను ఉపయోగించి TTL ప్యానెల్‌లను పరీక్షించాలి లేదా ధృవీకరించాలి
ప్రత్యక్ష LVDS కనెక్షన్ ఉంటే సరిపోతుంది:
- మీ మూలం మరియు ప్యానెల్ రెండూ LVDSని ఉపయోగిస్తాయి (మార్పిడి అవసరం లేదు)
- మీ ప్యానెల్ eDP లేదా HDMI ఇన్‌పుట్‌లను కలిగి ఉంది
- మీరు ఆధునిక ఇంటర్‌ఫేస్ ప్యానెల్‌లతో కొత్త సిస్టమ్‌ను రూపొందిస్తున్నారు
ఈ బోర్డు ప్రత్యేకంగా మార్పిడి దృశ్యం కోసం రూపొందించబడింది---ఇంజినీర్లు ఇప్పటికే ఉన్న TTL ప్యానెల్‌లను సరికొత్త LVDS-అనుకూలమైన పారిశ్రామిక కంప్యూటర్‌లు లేదా ఎంబెడెడ్ కంట్రోలర్‌లతో తిరిగి ఉపయోగించుకునేలా చేస్తుంది.
LCD ఇంటిగ్రేషన్ సమయంలో OEM కస్టమర్‌లు ఎదుర్కొనే వాస్తవ-ప్రపంచ సవాళ్లను మేము పరిష్కరిస్తాము. వివిధ LVDS అవుట్‌పుట్ మూలాధారాలు మరియు నిర్దిష్ట 50-పిన్ TTL LCD ప్యానెల్‌ల మధ్య మార్పిడికి మద్దతు ఇవ్వడం ద్వారా, మేము సిస్టమ్ రీడిజైన్‌ల అవసరాన్ని తొలగిస్తాము. మొత్తం ఉత్పత్తి స్థిరత్వాన్ని మెరుగుపరచడానికి వోల్టేజ్ హెచ్చుతగ్గులను తగ్గించే స్వతంత్ర పవర్ ఆర్కిటెక్చర్‌ను బోర్డు కలిగి ఉంది, అయితే పారిశ్రామిక-గ్రేడ్ PCB రూటింగ్ గణనీయంగా EMC పనితీరును మెరుగుపరుస్తుంది మరియు సిస్టమ్ జోక్యాన్ని తగ్గిస్తుంది. ఇంకా, మేము సమగ్ర అనుకూలీకరణను అందిస్తాము; ఇంటర్‌ఫేస్ నిర్వచనాలు, కనెక్టర్ రకాలు మరియు మౌంటు హోల్ పొజిషన్‌ల కోసం మీ అవసరాలను అందించండి మరియు మేము మీ పరికరాలకు సరిగ్గా సరిపోయే పూర్తి డిజైన్‌ను అందిస్తాము.
మమ్మల్ని ఎంచుకోవడం అంటే కేవలం TTL సిగ్నల్ కన్వర్షన్ బోర్డ్‌కి LVDSని కొనుగోలు చేయడం మాత్రమే కాదు---మీరు పారిశ్రామిక ప్రదర్శన ఏకీకరణలో అనుభవజ్ఞుడైన ఇంజినీరింగ్ మిత్రుడితో భాగస్వామ్యం కలిగి ఉన్నారు.
మేము OEM & ODM కస్టమ్ డెవలప్‌మెంట్, LCD అనుకూలత మూల్యాంకనం, కేబుల్ అనుకూలీకరణ, ఫర్మ్‌వేర్ ఆప్టిమైజేషన్, చిన్న-బ్యాచ్ ప్రోటోటైపింగ్, భారీ ఉత్పత్తి సామర్థ్యాలు, కఠినమైన నాణ్యత తనిఖీ మరియు దీర్ఘకాలిక ఉత్పత్తి లభ్యత వంటి సమగ్రమైన, వన్-స్టాప్ పరిష్కారాలను అందిస్తాము. మా ఆల్-ఇన్-వన్ విధానం తరచుగా బహుళ సరఫరాదారుల నుండి సోర్సింగ్‌తో ముడిపడి ఉన్న అనవసరమైన నాణ్యత ప్రమాదాలను తొలగించడంలో సహాయపడుతుంది.
A: బోర్డు అదే పిన్‌అవుట్ నిర్వచనంతో 50-పిన్ TTL/RGB LCD ప్యానెల్‌లకు విస్తృతమైన మద్దతును కలిగి ఉంది.
జ: అవును. కనెక్టర్ రకం, పిన్ అసైన్‌మెంట్, కేబుల్ పొడవు మరియు ఇంటర్‌ఫేస్ నిర్వచనం అన్నీ పూర్తిగా అనుకూలీకరించబడతాయి.
జ: అవును. మేము వివిధ LCD రిజల్యూషన్‌లు మరియు సమయ అవసరాలకు అనుగుణంగా సంబంధిత ఫర్మ్‌వేర్ మరియు హార్డ్‌వేర్ కాన్ఫిగరేషన్‌లను అందిస్తాము.
జ: ఖచ్చితంగా. ఇండస్ట్రియల్-గ్రేడ్ భాగాలతో రూపొందించబడింది మరియు EMC (విద్యుదయస్కాంత అనుకూలత) పనితీరు కోసం ఆప్టిమైజ్ చేయబడింది, ఈ బోర్డు నిరంతర మరియు స్థిరమైన ఆపరేషన్ కోసం నిర్మించబడింది.
జ: అవును. మేము LVDS కేబుల్స్, బ్యాక్‌లైట్ కేబుల్స్, పవర్ కేబుల్స్ మరియు కస్టమ్ హానెస్‌లతో సహా పూర్తి కేబుల్ అసెంబ్లీలను అందిస్తాము.
జ: అవును. LCD అనుకూలత మూల్యాంకనం, ఇంటర్‌ఫేస్ డీబగ్గింగ్ మరియు సిస్టమ్ ఇంటిగ్రేషన్‌లో మీకు సహాయం చేయడానికి మా ఇంజనీరింగ్ బృందం అందుబాటులో ఉంది.
A: ప్రామాణిక నమూనాలు సాధారణంగా 2 నుండి 3 వారాల వరకు ప్రధాన సమయాన్ని కలిగి ఉంటాయి. అనుకూలీకరించిన ప్రాజెక్ట్‌ల కోసం, డెలివరీ సమయం డిజైన్ యొక్క సంక్లిష్టతపై ఆధారపడి ఉంటుంది.
జ: అవును. భారీ ఉత్పత్తికి ముందు ఇంజనీరింగ్ ధృవీకరణ కోసం నమూనా ఆర్డర్‌లను మేము బాగా ప్రోత్సహిస్తాము.
జ: అవును. పారిశ్రామిక ప్రాజెక్టుల కోసం, మేము సుదీర్ఘ ఉత్పత్తి జీవితచక్రాలకు మద్దతు ఇస్తాము మరియు సాధ్యమైనప్పుడల్లా దీర్ఘకాలిక సరఫరా ప్రణాళికను అందిస్తాము.
A: ప్రామాణిక సంస్కరణ సింగిల్-ఛానల్ LVDS ఇన్పుట్ (8-బిట్)కి మద్దతు ఇస్తుంది. డ్యూయల్-ఛానల్ LVDS ఇన్పుట్ అవసరాల కోసం, మేము మీ నిర్దిష్ట LCD ప్యానెల్ టైమింగ్ మరియు కనెక్టర్ స్పెసిఫికేషన్‌ల ఆధారంగా బోర్డ్ డిజైన్‌ను అనుకూలీకరించవచ్చు. దయచేసి మూల్యాంకనం కోసం మీ ప్యానెల్ మోడల్ నంబర్ లేదా ఇంటర్‌ఫేస్ నిర్వచనాన్ని అందించండి.
