అనేక పారిశ్రామిక ప్రదర్శన ప్రాజెక్ట్‌లకు ప్రామాణిక PC వీడియో అవుట్‌పుట్‌లు---HDMI, VGA, లేదా DVI---ఇండస్ట్రియల్ TFT LCD ప్యానెల్‌లను నడిపించే LVDS సిగ్నల్‌లుగా మార్చడం అవసరం. బహుళ-ఇంటర్‌ఫేస్ బోర్డులు DP, Type-C మరియు eDPకి మద్దతు ఇస్తుండగా, చాలా ఫ్యాక్టరీ పరికరాలు (PLCలు, పారిశ్రామిక PCలు మరియు లెగసీ కంట్రోలర్‌లు) ఇప్పటికీ HDMI, VGA లేదా DVIలను ప్రాథమిక అవుట్‌పుట్‌లుగా ఉపయోగిస్తాయి.

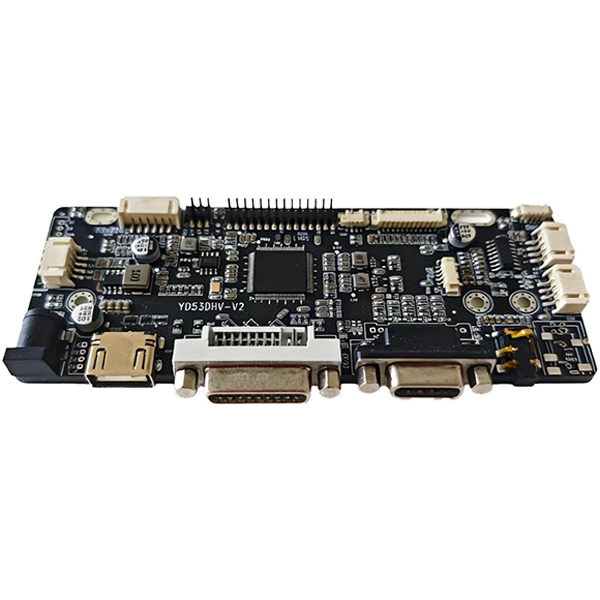

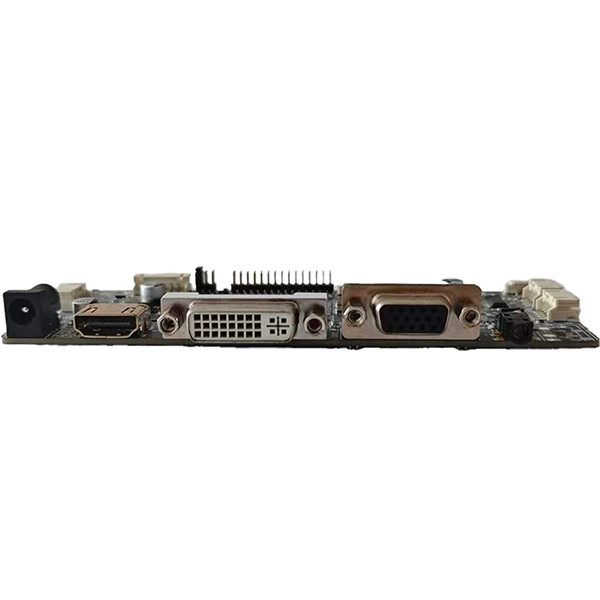

SKY-TDMHDMI మరియు VGA మరియు DVI నుండి LVDS ఇండస్ట్రియల్ LCD కంట్రోలర్ బోర్డ్ఈ నిర్దిష్ట అవసరాన్ని పరిష్కరిస్తుంది. ఇది పారిశ్రామిక కంప్యూటర్‌లలో కనిపించే మూడు అత్యంత సాధారణ వీడియో మూలాలను అంగీకరిస్తుంది మరియు DP-to-HDMI అడాప్టర్‌లు లేదా టైప్-C కన్వర్షన్ కేబుల్‌లు అవసరం లేకుండా LVDS ప్యానెల్‌లను డ్రైవ్ చేస్తుంది--- ఖర్చును ఆదా చేయడం మరియు సిగ్నల్ చైన్‌లో సంభావ్య వైఫల్య పాయింట్‌లను తగ్గించడం.
మేము HMI ప్యానెల్ అప్‌గ్రేడ్‌లు, CNC మెషిన్ డిస్ప్లే రీప్లేస్‌మెంట్‌లు మరియు ప్రామాణిక వీడియో అవుట్‌పుట్‌లు LVDS ఇండస్ట్రియల్ ప్యానెల్‌లకు కనెక్ట్ కావాల్సిన మెడికల్ కార్ట్ డిస్ప్లే ఏకీకరణ కోసం పరికరాల తయారీదారులకు ఈ బోర్డ్‌ను సరఫరా చేసాము. ఇప్పటికే HDMI, VGA లేదా DVI మూలాధారాలు మరియు LVDS ప్యానెల్‌లను ఉపయోగిస్తున్న కస్టమర్‌ల కోసం, ఈ బోర్డు ఉపయోగించని DP, Type-C లేదా eDP ఫీచర్‌ల కోసం చెల్లించకుండానే సరళమైన పరిష్కారాన్ని అందిస్తుంది.
- HDMI ఆధునిక పారిశ్రామిక PCలు మరియు ఎంబెడెడ్ సిస్టమ్‌లకు మద్దతు ఇస్తుంది
- VGA లెగసీ కంట్రోలర్‌లు మరియు పాత హార్డ్‌వేర్‌లకు కనెక్ట్ చేస్తుంది
- DVI పారిశ్రామిక వర్క్‌స్టేషన్‌ల కోసం డిజిటల్ సిగ్నల్ మార్గాన్ని అందిస్తుంది
- DP లేదా టైప్-C మద్దతు లేదు అంటే ప్రామాణిక అప్లికేషన్‌లకు తక్కువ ధర
- సింగిల్/డ్యుయల్-ఛానల్ LVDS అవుట్‌పుట్‌ల వరకు మద్దతు ఇస్తుంది1920×1080 @ 60Hz
- 6-బిట్, 8-బిట్ మరియు 10-బిట్ LVDS ప్యానెల్‌లకు అనుకూలమైనది
- వివిధ LCD మోడళ్ల కోసం ఎంచుకోదగిన ప్యానెల్ వోల్టేజ్ (3.3V/5V/12V).
- ప్యానెల్-నిర్దిష్ట అవసరాల కోసం సర్దుబాటు చేయగల సమయ పారామితులు
- తక్కువ EMI డిజైన్ సమీపంలోని పరికరాలతో జోక్యాన్ని తగ్గిస్తుంది
- 12V లేదా 24V పారిశ్రామిక విద్యుత్ వ్యవస్థల కోసం విస్తృత DC ఇన్‌పుట్ (8-25V)
- PWM బ్రైట్‌నెస్ కంట్రోల్‌తో ఇంటిగ్రేటెడ్ బ్యాక్‌లైట్ డ్రైవర్
- ఫ్యాక్టరీ పవర్ హెచ్చుతగ్గుల కింద స్థిరమైన ఇమేజ్ అవుట్‌పుట్

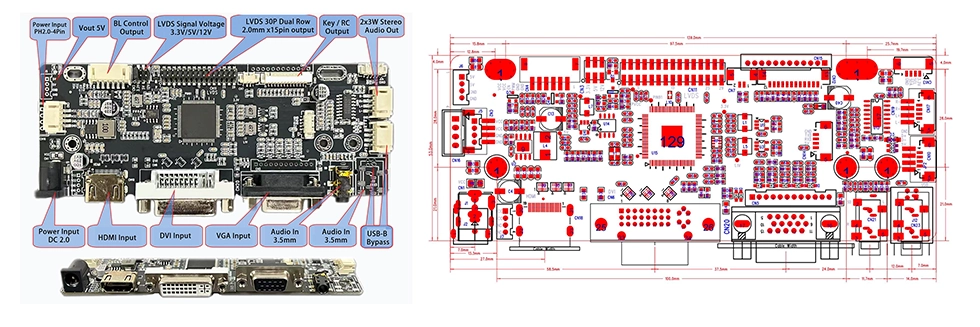

- ప్రామాణిక JST 2x15 LVDS అవుట్‌పుట్ కనెక్టర్ సాధారణ ప్యానెల్ కేబుల్‌లతో సరిపోతుంది
- కాంపాక్ట్ PCB పరిమాణం చాలా పారిశ్రామిక ప్రదర్శన ఎన్‌క్లోజర్‌లకు సరిపోతుంది
- సింగిల్-బోర్డ్ సొల్యూషన్ బాహ్య కన్వర్టర్ బాక్సులను తొలగిస్తుంది
- బహుళ-సంవత్సరాల పరికరాల ఉత్పత్తికి దీర్ఘకాలిక జీవితచక్ర సరఫరా
| పిన్ చేయండి | సిగ్నల్ | పిన్ చేయండి | సిగ్నల్ |
| 1 | VCC (3.3/5/12V) | 2 | VCC (3.3/5/12V) |
| 3 | VCC (3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| పిన్ చేయండి | సిగ్నల్ |
| 1 | GND |
| 2 | GND |
| 3 | PWM |
| 4 | ఆన్/ఆఫ్ |
| 5 | 12V |
| 6 | 12V |
మా HDMI మరియు VGA మరియు DVI నుండి LVDS ఇండస్ట్రియల్ LCD కంట్రోలర్ బోర్డ్‌లు ప్రాథమికంగా పారిశ్రామిక అనువర్తనాల కోసం రూపొందించబడ్డాయి, ఇవి అసాధారణమైన స్థిరత్వాన్ని అందిస్తాయి. పారిశ్రామిక ఆటోమేషన్ HMI ప్యానెల్‌లు, CNC మెషిన్ ఆపరేటర్ టెర్మినల్స్, మెడికల్ డయాగ్నస్టిక్ మరియు పేషెంట్ మానిటరింగ్ పరికరాలు, ఇండస్ట్రియల్ ప్యానెల్ PCలు మరియు ఎంబెడెడ్ కంట్రోలర్‌లు, ఓపెన్-ఫ్రేమ్ టచ్ మానిటర్లు, సెల్ఫ్ సర్వీస్ కియోస్క్‌లు మరియు ఇంటరాక్టివ్ టెర్మినల్స్, రిటైల్ POS సిస్టమ్‌లు, ఆన్-బోర్డ్ ఫ్యాక్టరీ ప్రొడక్షన్ డిస్‌ప్లేలు మరియు స్మార్ట్ ట్రాన్స్‌పోర్టేషన్ డిస్‌ప్లేలు వంటి వివిధ పరిశ్రమలలో ఇవి విస్తృతంగా ఉపయోగించబడుతున్నాయి.
మీ ప్రాజెక్ట్‌కు ఏ కంట్రోలర్ బోర్డ్ సరిపోతుంది?
SKY-TDM రెండు పారిశ్రామిక LCD కంట్రోలర్ బోర్డులను అందిస్తుంది. ఎలా ఎంచుకోవాలో ఇక్కడ ఉంది:
ఈ బోర్డు (HDMI/VGA/DVI నుండి LVDS వరకు) ఎంచుకోండి:
- మీ వీడియో మూలాధారాలు HDMI, VGA లేదా DVI మాత్రమే (DP/Type-C అవసరం లేదు)
- మీ LCD ప్యానెల్ LVDS ఇంటర్‌ఫేస్‌ని ఉపయోగిస్తుంది (eDP ప్యానెల్‌లు లేవు)
- ప్రామాణిక పారిశ్రామిక అనువర్తనాల కోసం మీకు ఖర్చు-ఆప్టిమైజ్ చేసిన పరిష్కారం అవసరం
- మీరు DP Alt మోడ్, టైప్-C లేదా eDP ఫీచర్‌ల కోసం చెల్లించకుండా ఉండాలనుకుంటున్నారు
- మీరు ఇప్పటికే HDMI/VGA/DVI అవుట్‌పుట్‌లను కలిగి ఉన్న పరికరాలను అప్‌గ్రేడ్ చేస్తున్నారు
ఒకవేళ మల్టీ-ఇంటర్‌ఫేస్ బోర్డ్‌ను (HDMI/DP/VGA/Type-C నుండి LVDS/eDP) ఎంచుకోండి:
- మీ సిస్టమ్ డిస్‌ప్లేపోర్ట్ లేదా USB టైప్-సి వీడియో సోర్స్‌లను కలిగి ఉంటుంది
- మీకు eDP ప్యానెల్ మద్దతు అవసరం
- మీరు బహుళ వీడియో ఇన్‌పుట్ అవసరాలతో కొత్త ప్లాట్‌ఫారమ్‌ను అభివృద్ధి చేస్తున్నారు
- మీ అప్లికేషన్‌కు 4K రిజల్యూషన్ మద్దతు అవసరం
- భవిష్యత్ ప్రూఫింగ్ కోసం మీకు గరిష్ట ఇంటర్‌ఫేస్ సౌలభ్యం అవసరం
ప్రామాణిక PC అవుట్‌పుట్‌లు మరియు LVDS ప్యానెల్‌లతో కూడిన చాలా పారిశ్రామిక ఆటోమేషన్, మెడికల్ మరియు కియోస్క్ అప్లికేషన్‌ల కోసం, ఈ బోర్డు కార్యాచరణ మరియు ఖర్చు యొక్క సరైన బ్యాలెన్స్‌ను అందిస్తుంది.
✔ పారిశ్రామిక-స్థాయి విశ్వసనీయత
కఠినమైన పారిశ్రామిక వాతావరణంలో స్థిరమైన, దీర్ఘకాల ఆపరేషన్‌ను నిర్ధారించడానికి ప్రీమియం ఎలక్ట్రానిక్ భాగాలతో నిర్మించబడింది.
✔ వన్-స్టాప్ డిస్ప్లే ఎకోసిస్టమ్
మేము LCD ప్యానెల్‌లు, టచ్ స్క్రీన్‌లు, కంట్రోలర్ బోర్డ్‌లు, ఆప్టికల్ బాండింగ్ మరియు కస్టమ్ డిస్ప్లే కేబుల్‌లను అందిస్తాము, మీ మొత్తం డిస్ప్లే అసెంబ్లీకి సింగిల్-సోర్స్ ప్రొక్యూర్‌మెంట్‌ను ప్రారంభిస్తాము.
✔ సమగ్ర OEM & ODM అనుకూలీకరణ
మీ అనుకూలీకరణ అవసరాలకు మా బృందం పూర్తిగా మద్దతు ఇస్తుంది. మేము మీ నిర్దిష్ట అవసరాలకు అనుగుణంగా ఉత్పత్తి యొక్క భౌతిక రూపాన్ని, ఇంటర్‌ఫేస్‌లు, సిగ్నల్ కేబుల్‌లు మరియు పవర్ ఇన్‌పుట్/అవుట్‌పుట్‌ను రూపొందించగలము.
✔ దీర్ఘకాలిక స్థిరమైన సరఫరా
స్ట్రిక్ట్ బిల్ ఆఫ్ మెటీరియల్స్ (BOM) నిర్వహణ ఆకస్మిక కాంపోనెంట్ వాడుకలో నిరోధిస్తుంది, ఇది బహుళ-సంవత్సరాల ఉత్పత్తి మద్దతు అవసరమయ్యే పారిశ్రామిక పరికరాలకు కీలకమైనది.
✔ అంకితమైన ఇంజనీరింగ్ మద్దతు
మా బృందం ప్రోటోటైప్ ధ్రువీకరణ దశ నుండి భారీ ఉత్పత్తి వరకు మిమ్మల్ని అనుసరిస్తుంది, పరీక్ష సమస్యలను నిరంతరం ట్రాక్ చేస్తుంది మరియు సాంకేతిక పరిష్కారాలను అందిస్తుంది.
మా అన్ని HDMI మరియు VGA మరియు DVI నుండి LVDS ఇండస్ట్రియల్ LCD కంట్రోలర్ బోర్డ్ వరకు ప్రామాణిక తనిఖీ ప్రక్రియలు మరియు కఠినమైన పరీక్షా విధానాల యొక్క సమగ్ర సూట్‌కు లోనవుతాయి. మేము 100% పూర్తి ఫంక్షనల్ వెరిఫికేషన్, సిగ్నల్ ఇంటెగ్రిటీ మరియు అవుట్‌పుట్ స్టెబిలిటీ టెస్టింగ్, నిరంతర బర్న్-ఇన్ టెస్టింగ్ (అభ్యర్థనపై అందుబాటులో ఉంటుంది), పవర్ సప్లై స్టెబిలిటీ సైక్లింగ్ పరీక్షలు మరియు పూర్తి ఇంటర్‌ఫేస్ కమ్యూనికేషన్ ధృవీకరణను నిర్వహిస్తాము. ఈ దశలు రవాణాకు ముందు ప్రతి ఉత్పత్తి యొక్క వినియోగం మరియు సమగ్రతను నిర్ధారిస్తాయి. మా కఠినమైన నాణ్యత స్క్రీనింగ్ తుది వినియోగదారు అప్లికేషన్‌లలో పారిశ్రామిక పరికరాల OEMల కోసం ఫీల్డ్ వైఫల్యాల ప్రమాదాన్ని తగ్గిస్తుంది.
A: ఈ బోర్డు LVDS అవుట్‌పుట్‌తో HDMI, VGA మరియు DVI ఇన్‌పుట్‌లపై దృష్టి పెడుతుంది---ఇండస్ట్రియల్ PCలు మరియు లెగసీ కంట్రోలర్‌లలో కనిపించే మూడు అత్యంత సాధారణ ఇంటర్‌ఫేస్‌లు. ఇది DP, Type-C మరియు eDP అవసరం లేని ప్రామాణిక అప్లికేషన్‌ల కోసం ఖర్చు-ఆప్టిమైజ్ చేసిన పరిష్కారాన్ని అందిస్తుంది.
జ: ఈ బోర్డు వరకు పారిశ్రామిక LVDS ప్యానెల్‌ల కోసం ఆప్టిమైజ్ చేయబడింది1920×1080 @ 60Hz. eDP ప్యానెల్‌లతో 4K లేదా అంతకంటే ఎక్కువ రిజల్యూషన్ అప్లికేషన్‌ల కోసం, eDP అవుట్‌పుట్‌లకు మద్దతిచ్చే మా మల్టీ-ఇంటర్‌ఫేస్ బోర్డ్‌ను మేము సిఫార్సు చేస్తున్నాము.
జ: అవును. బోర్డు విస్తృత DC ఇన్‌పుట్ పరిధికి మద్దతు ఇస్తుంది8V నుండి 25V, ఫ్యాక్టరీ ఆటోమేషన్ మరియు వైద్య పరికరాలలో సాధారణంగా కనిపించే 12V మరియు 24V ఇండస్ట్రియల్ పవర్ సిస్టమ్స్ రెండింటికీ ఇది అనుకూలంగా ఉంటుంది.
జ: దయచేసి మీ LCD ప్యానెల్ మోడల్ నంబర్‌ను అందించండి. మా ఇంజనీరింగ్ బృందం LVDS పిన్ మ్యాపింగ్, ప్యానెల్ వోల్టేజ్, టైమింగ్ పారామీటర్‌లు మరియు రిజల్యూషన్ అనుకూలతను ధృవీకరిస్తుంది. మేము సరిపోలే LVDS కేబుల్‌లను కూడా అందించగలము.
జ: అవును. USB, I²C లేదా UART ద్వారా PCAP మరియు రెసిస్టివ్ టచ్ స్క్రీన్‌లు రెండింటికీ టచ్ ఇంటర్‌ఫేస్ ఇంటిగ్రేషన్‌కు మేము మద్దతు ఇస్తున్నాము. పూర్తి డిస్ప్లే సొల్యూషన్‌లో భాగంగా బోర్డ్‌ను మీ టచ్ కంట్రోలర్‌తో జత చేయవచ్చు.
A: ఈ బోర్డు 8-15 సంవత్సరాల ఉత్పత్తి మద్దతు అవసరమయ్యే పారిశ్రామిక పరికరాల కోసం దీర్ఘకాలిక కాంపోనెంట్ సోర్సింగ్‌తో రూపొందించబడింది. ఆకస్మిక భాగాలు వాడుకలో ఉండకుండా నిరోధించడానికి మేము కఠినమైన BOM నియంత్రణను నిర్వహిస్తాము.
జ: అవును. మేము మీ నిర్దిష్ట LCD ప్యానెల్ టైమింగ్, రిజల్యూషన్ మరియు ఆపరేటింగ్ పారామితుల కోసం ఫర్మ్‌వేర్‌ని అనుకూలీకరిస్తాము. ఇది మీ డిస్ప్లే ప్యానెల్‌తో ప్లగ్-అండ్-ప్లే ఏకీకరణను నిర్ధారిస్తుంది.
మీరు మీ ఎంబెడెడ్ డిస్ప్లే ప్రాజెక్ట్ కోసం డిపెండబుల్ ఇండస్ట్రియల్ LCD కంట్రోలర్ బోర్డ్‌లను సోర్సింగ్ చేస్తున్నారా?
మీకు ప్రామాణిక HDMI/VGA/DVI నుండి LVDS డ్రైవర్ బోర్డ్‌లు లేదా పూర్తిగా అనుకూలీకరించిన డిస్ప్లే అసెంబ్లీలు కావాలా, SKY-TDM యొక్క ఇంజనీరింగ్ బృందం మీ ప్రాజెక్ట్‌ను ప్రారంభ భావన నుండి భారీ తయారీ ద్వారా మద్దతిస్తుంది.
దయచేసి మీ విచారణలో క్రింది వివరాలను అందించండి:
• ఖచ్చితమైన LCD ప్యానెల్ మోడల్ సంఖ్య
• ప్రదర్శన పరిమాణం మరియు స్థానిక రిజల్యూషన్
• అవసరమైన వీడియో ఇన్‌పుట్ ఇంటర్‌ఫేస్‌లు
• ఆపరేటింగ్ వోల్టేజ్ లక్షణాలు
• టచ్‌స్క్రీన్ రకం (వర్తిస్తే)
• టార్గెట్ అప్లికేషన్ మరియు ఆపరేటింగ్ ఎన్విరాన్మెంట్
• అంచనా వేసిన వార్షిక ఆర్డర్ పరిమాణం
• వివరణాత్మక అనుకూలీకరణ అవసరాలు
మా ఇంజనీర్లు మీ స్పెసిఫికేషన్‌లను మూల్యాంకనం చేస్తారు, సరిపోలిన హార్డ్‌వేర్ సిఫార్సులు, సాంకేతిక డ్రాయింగ్‌లు మరియు పోటీ కొటేషన్‌లను 24 గంటల్లో అందిస్తారు.
