ఆధునిక పారిశ్రామిక పరికరాలకు అనువైన డిస్ప్లే ఇంటర్‌ఫేస్‌లు, అద్భుతమైన చిత్ర నాణ్యత మరియు సుదీర్ఘ ఉత్పత్తి జీవిత చక్రాలు అవసరం. మా2-HDMI నుండి LVDS TTL ఇంటర్ఫేస్ AD బోర్డ్పారిశ్రామిక TFT LCD ప్యానెల్‌లకు HDMI సిగ్నల్ మూలాలను కనెక్ట్ చేయాల్సిన OEM పరికరాల తయారీదారుల కోసం ప్రత్యేకంగా అభివృద్ధి చేయబడింది.

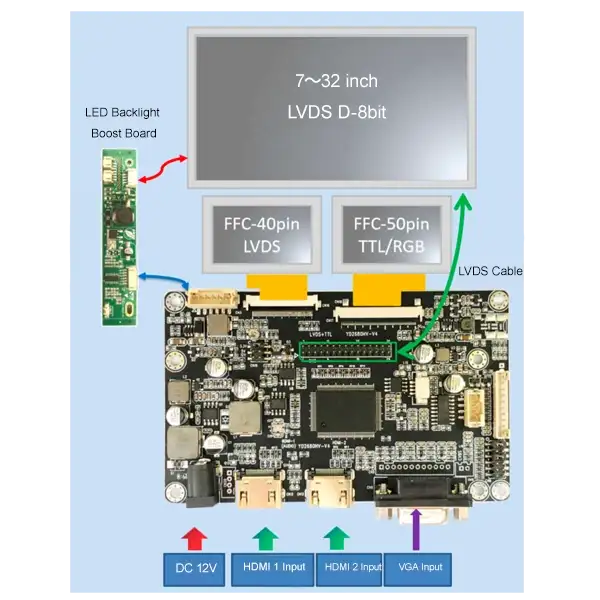

సపోర్టింగ్ద్వంద్వ HDMI వీడియో ఇన్‌పుట్‌లు, కంట్రోలర్ బోర్డ్ డిజిటల్ సిగ్నల్‌లను LVDS లేదా TTL ఇంటర్‌ఫేస్‌లుగా మారుస్తుంది, ఇది బహుళ తయారీదారుల నుండి విస్తృత శ్రేణి LCD ప్యానెల్‌లకు అనుకూలంగా ఉంటుంది. మీరు ఇప్పటికే ఉన్న డిస్‌ప్లేను అప్‌గ్రేడ్ చేస్తున్నా లేదా కొత్త ఎంబెడెడ్ సిస్టమ్‌ను అభివృద్ధి చేస్తున్నా, ఈ కంట్రోలర్ బోర్డ్ నమ్మదగిన మరియు తక్కువ ఖర్చుతో కూడిన పరిష్కారాన్ని అందిస్తుంది.
వినియోగదారు ప్రదర్శన బోర్డుల వలె కాకుండా, స్థిరమైన పనితీరు, అద్భుతమైన EMC లక్షణాలు మరియు దీర్ఘకాలిక భాగాల లభ్యతతో నిరంతర పారిశ్రామిక కార్యకలాపాల కోసం ఇది ఆప్టిమైజ్ చేయబడింది.
డ్యూయల్ HDMI ఇన్‌పుట్:రెండు HDMI సిగ్నల్ మూలాల మధ్య మారడానికి మద్దతు ఇస్తుంది, సిస్టమ్ సౌలభ్యాన్ని గణనీయంగా పెంచుతుంది.
డ్యూయల్ LVDS & TTL అవుట్‌పుట్:LVDS మరియు RGB TTL (సమాంతర RGB) LCD ప్యానెల్‌లు రెండింటికి మద్దతు ఇస్తుంది, హార్డ్‌వేర్ రీడిజైన్ ఖర్చులను సమర్థవంతంగా తగ్గిస్తుంది.
విస్తృతమైన LCD అనుకూలత:7 నుండి 32 అంగుళాల వరకు ఉన్న పారిశ్రామిక TFT LCD ప్యానెల్‌లకు అనుకూలమైనది (నిర్దిష్ట ప్యానెల్ స్పెసిఫికేషన్‌ల ఆధారంగా అనుకూలీకరించదగినది).
అత్యుత్తమ చిత్ర నాణ్యత:HD ఇమేజ్ ప్రాసెసింగ్, తక్కువ సిగ్నల్ జోక్యం, స్థిరమైన రంగు పనితీరు మరియు వేగవంతమైన ప్రతిస్పందన సమయాలను కలిగి ఉంటుంది.
ఇండస్ట్రియల్-గ్రేడ్ డిజైన్:కఠినమైన పారిశ్రామిక వాతావరణాలు మరియు నిరంతర, దీర్ఘకాలిక ఆపరేషన్ కోసం రూపొందించబడింది.
ఫ్లెక్సిబుల్ ఫర్మ్‌వేర్ కాన్ఫిగరేషన్:LCD రిజల్యూషన్, టైమింగ్ పారామితులు, ఇంటర్ఫేస్ నిర్వచనాలు మరియు నిర్దిష్ట కస్టమర్ అవసరాల ఆధారంగా అనుకూలీకరించిన ఫర్మ్‌వేర్ డెవలప్‌మెంట్‌కు మద్దతు ఇస్తుంది.
ఇండస్ట్రియల్ ఆటోమేషన్, మెడికల్ డివైజ్‌లు, సెల్ఫ్ సర్వీస్ కియోస్క్‌లు, డిజిటల్ సైనేజ్ మరియు ఎంబెడెడ్ డిస్‌ప్లేలకు అనువైనది, ఈ బోర్డ్ ఈ పరిశ్రమల డిమాండ్ ప్రమాణాలను దోషపూరితంగా కలుస్తుంది.
డిమాండ్ ఉన్న పారిశ్రామిక వాతావరణాలను తట్టుకునేలా నిర్మించబడిన ఈ బోర్డు అధునాతన సిగ్నల్ మరియు వోల్టేజ్ రక్షణను కలిగి ఉంది. ఇది సిగ్నల్ జోక్యాన్ని సమర్థవంతంగా తొలగిస్తుంది మరియు అస్థిరతను ప్రదర్శిస్తుంది, అత్యంత క్లిష్టమైన పరిస్థితుల్లో కూడా దోషరహిత పనితీరును నిర్ధారిస్తుంది.
కేవలం ఎలక్ట్రానిక్ భాగాలను అందించే కంట్రోలర్ బోర్డ్ సప్లయర్‌ల మాదిరిగా కాకుండా, మేము పూర్తి డిస్ప్లే ఇంటిగ్రేషన్ సేవలను అందించడానికి అంకితమైన ప్రొఫెషనల్ టచ్ స్క్రీన్ తయారీదారు. మా ప్రధాన సామర్థ్యాలలో ఇవి ఉన్నాయి:
ఆదర్శవంతమైన ఇండస్ట్రియల్-గ్రేడ్ LCDని ఎంచుకోవడం, కెపాసిటివ్ లేదా రెసిస్టివ్ టచ్ స్క్రీన్‌లను అనుకూలీకరించడం, LCD కంట్రోలర్ బోర్డ్‌లను కాన్ఫిగర్ చేయడం, LCD మాడ్యూల్స్ కోసం ఆప్టికల్ బాండింగ్ అందించడం, కవర్ గ్లాస్ అనుకూలీకరించడం మరియు మ్యాచింగ్ LCD ఇంటర్ఫేస్ కేబుల్ అసెంబ్లీలను సరఫరా చేయడంలో మేము సహాయం చేస్తాము. ఇది మీ సోర్సింగ్ సంక్లిష్టతను గణనీయంగా తగ్గిస్తుంది మరియు మీ ఉత్పత్తి అభివృద్ధి చక్రాన్ని సమర్థవంతంగా తగ్గిస్తుంది.
మేము LCD రిజల్యూషన్ కాన్ఫిగరేషన్, LVDS పిన్ మ్యాపింగ్, TTL టైమింగ్ సర్దుబాట్లు, ఫర్మ్‌వేర్ ఆప్టిమైజేషన్, బ్యాక్‌లైట్ మరియు బ్రైట్‌నెస్ కంట్రోల్, OSD మెను భాషలు, స్టార్టప్ లోగో అనుకూలీకరణ, కేబుల్ పిన్ నిర్వచనాలు, కనెక్టర్ రకం అనుకూలీకరణ మరియు మెకానికల్ మౌంటు స్ట్రక్చర్ అవసరాలతో సహా సమగ్ర అనుకూలీకరణ ఎంపికలను అందిస్తాము. OEM మరియు ODM ప్రాజెక్ట్‌లలో కస్టమర్‌లతో సహకరించడానికి మాకు చాలా ఆసక్తి ఉంది.
ప్రొఫెషనల్ టచ్ స్క్రీన్ ఫ్యాక్టరీగా, మేము మా ఉత్పత్తి ప్రక్రియలో ప్రతి దశలోనూ ఖచ్చితమైన నాణ్యత నిర్వహణను ఏకీకృతం చేస్తాము. మా తయారీ వ్యవస్థ ధృవపత్రాలు ఉన్నాయిISO 9001నాణ్యత నిర్వహణ వ్యవస్థ,ISO 13485మెడికల్ డివైజ్ క్వాలిటీ మేనేజ్‌మెంట్ సిస్టమ్, మరియుIATF 16949ఆటోమోటివ్ నాణ్యత నిర్వహణ వ్యవస్థ. ప్రతి కంట్రోలర్ బోర్డ్ మా కస్టమర్ల డిస్ప్లే ప్యానెల్‌లతో స్థిరమైన ఆపరేషన్ మరియు ఖచ్చితమైన అనుకూలతను నిర్ధారించడానికి రవాణాకు ముందు కఠినమైన ఫంక్షనల్ టెస్టింగ్‌కు లోనవుతుంది.
| ఫీచర్ | ప్రయోజనం |
| డ్యూయల్ HDMI ఇన్‌పుట్‌లు | ఫ్లెక్సిబుల్ వీడియో సోర్స్ ఎంపిక |
| LVDS & TTL అవుట్‌పుట్‌లు | బహుళ LCD ఇంటర్ఫేస్ రకాలను సపోర్ట్ చేస్తుంది |
| పారిశ్రామిక భాగాలు | సుదీర్ఘ సేవా జీవితం |
| స్థిరమైన సిగ్నల్ ప్రాసెసింగ్ | కనిష్ట జోక్యంతో చిత్రాన్ని క్లియర్ చేయండి |
| ఫర్మ్‌వేర్ అనుకూలీకరణ | విభిన్న LCD ప్యానెల్‌లకు సరిపోలుతుంది |
| కాంపాక్ట్ PCB డిజైన్ | ఎంబెడెడ్ పరికరాలలో సులభంగా ఏకీకరణ |
| దీర్ఘకాలిక సరఫరా | పారిశ్రామిక జీవితచక్ర నిర్వహణకు అనువైనది |
| పిన్ చేయండి | సిగ్నల్ | పిన్ చేయండి | సిగ్నల్ |
| 1 | VCC(3.3/5V) | 2 | VCC(3.3/5V) |
| 3 | VCC(3.3/5V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| పిన్ చేయండి | సిగ్నల్ | పిన్ చేయండి | సిగ్నల్ |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | రీసెట్ చేయండి | 6 | స్టాండ్‌బై |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | డిథర్ |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| పిన్ చేయండి | సిగ్నల్ | పిన్ చేయండి | సిగ్నల్ |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD(3.3/5V) | 8 | మోడ్ |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | ఎల్/ఆర్ | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | రీసెట్ చేయండి |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| పిన్ చేయండి | సిగ్నల్ |
| 1 | GND |
| 2 | GND |
| 3 | వాడ్జ్ |
| 4 | ఆన్/ఆఫ్ |
| 5 | 5V/12V(రకం) |
| 6 | 5V/12V(రకం) |
LCD ప్యానెల్, టచ్ స్క్రీన్, కేబుల్స్, ఫర్మ్‌వేర్ మరియు కంట్రోలర్ బోర్డ్ మధ్య అనుకూలత సమస్యల కారణంగా అనేక పారిశ్రామిక ప్రాజెక్ట్‌లు విఫలమవుతాయి. మేము ఈ క్రింది సేవలను అందించడం ద్వారా ఈ ప్రమాదాలను తొలగించడంలో సహాయం చేస్తాము:
- పూర్తి డిస్ప్లే మ్యాచింగ్ సొల్యూషన్స్
- LCD టైమింగ్ కాన్ఫిగరేషన్
- ఇంటర్ఫేస్ ధృవీకరణ
- టచ్ అనుకూలత పరీక్ష
- దీర్ఘకాలిక ఉత్పత్తి లభ్యత
- మీ ప్రాజెక్ట్ జీవితచక్రం అంతటా ఇంజనీరింగ్ మద్దతు
ఈ సమగ్ర సేవలు మీ ఉత్పత్తి అవసరాలను పూర్తిగా తీర్చడానికి రూపొందించబడ్డాయి. విడివిడిగా కాంపోనెంట్‌లను సోర్సింగ్ చేయడానికి బదులుగా, కస్టమర్‌లు పూర్తిగా వెరిఫై చేయబడిన డిస్ప్లే సొల్యూషన్‌ను అందుకుంటారు. ఇది విలువైన ఇంజనీరింగ్ మరియు R&D సమయాన్ని ఆదా చేయడమే కాకుండా అభివృద్ధి ప్రమాదాలను కూడా గణనీయంగా తగ్గిస్తుంది.
A: ఈ 2-HDMI నుండి LVDS TTL ఇంటర్ఫేస్ AD బోర్డ్‌ను LVDS లేదా TTL ఇంటర్‌ఫేస్‌లతో విస్తృత శ్రేణి పారిశ్రామిక TFT LCD ప్యానెల్‌లకు మద్దతు ఇచ్చేలా కాన్ఫిగర్ చేయవచ్చు. దయచేసి అనుకూలత ధృవీకరణ కోసం మీ నిర్దిష్ట LCD మోడల్ నంబర్‌ను అందించండి.
జ: అవును. మేము మీ LCD రిజల్యూషన్, సమయ పారామితులు, ఇంటర్ఫేస్ నిర్వచనం మరియు నిర్దిష్ట అప్లికేషన్ అవసరాల ఆధారంగా అనుకూలీకరించిన ఫర్మ్‌వేర్‌ను అందిస్తాము.
జ: అవును. OEM ప్రాజెక్ట్‌ల కోసం, మేము బూట్ లోగోలు, బహుళ-భాషా సెట్టింగ్‌లు, OSD ఫంక్షన్‌లు మరియు వివిధ ప్రదర్శన పారామితుల అనుకూలీకరణకు మద్దతిస్తాము.
జ: అవును. బోర్డు పారిశ్రామిక-స్థాయి భాగాలతో రూపొందించబడింది, ప్రత్యేకంగా డిమాండ్ వాతావరణంలో దీర్ఘకాలిక, నిరంతర ఆపరేషన్ కోసం నిర్మించబడింది.
జ: ఖచ్చితంగా. మేము LCD ప్యానెల్, టచ్ స్క్రీన్, కంట్రోలర్ బోర్డ్, కేబుల్స్, ఆప్టికల్ బాండింగ్ మరియు మెకానికల్ ఇంటిగ్రేషన్‌ను కలిగి ఉన్న ఒక-స్టాప్ పూర్తి పరిష్కారాన్ని అందించగలము.
జ: అవును. మా ఇంజనీరింగ్ బృందం LCD మ్యాచింగ్, ఫర్మ్‌వేర్ డెవలప్‌మెంట్, ఇంటర్ఫేస్ కాన్ఫిగరేషన్ మరియు ప్రాజెక్ట్ ఇంటిగ్రేషన్‌లో సహాయం చేస్తుంది.
మీ తదుపరి ప్రాజెక్ట్ కోసం విశ్వసనీయ HDMI నుండి LVDS/TTL LCD కంట్రోలర్ బోర్డ్ కోసం చూస్తున్నారా?
మా ఇంజనీరింగ్ బృందం మీకు అత్యంత అనుకూలమైన కంట్రోలర్ బోర్డ్‌ను త్వరగా సరిపోల్చడంలో మరియు ఫర్మ్‌వేర్‌ను కాన్ఫిగర్ చేయడంలో మీకు సహాయం చేస్తుంది, మీ అప్లికేషన్‌కు ప్రత్యేకంగా రూపొందించబడిన పూర్తి ప్రదర్శన పరిష్కారాన్ని అందిస్తుంది. ఇండస్ట్రియల్-గ్రేడ్ LCD ప్యానెల్‌లు, టచ్ స్క్రీన్‌లు, కంట్రోలర్ బోర్డ్‌లు, ఆప్టికల్ బాండింగ్ మరియు OEM ఇంజినీరింగ్ సపోర్ట్‌ను ఒకే సరఫరా గొలుసుగా ఏకీకృతం చేయడం ద్వారా, కస్టమర్‌లు డెవలప్‌మెంట్ సైకిల్‌లను తగ్గించడంలో, ఇంటిగ్రేషన్ రిస్క్‌లను తగ్గించడంలో మరియు మార్కెట్‌కి సమయాన్ని వేగవంతం చేయడంలో సహాయపడటానికి మేము అంకితభావంతో ఉన్నాము.
