పారిశ్రామిక పరికరాలకు తరచుగా కస్టమర్ హార్డ్వేర్ ప్లాట్‌ఫారమ్‌పై ఆధారపడి వివిధ వీడియో ఇంటర్‌ఫేస్‌లు అవసరమవుతాయి. సాంప్రదాయ LCD కంట్రోలర్ బోర్డులు సాధారణంగా ఒక ప్యానెల్ ఇంటర్‌ఫేస్‌కు మాత్రమే మద్దతు ఇస్తాయి, ఇంజనీర్లు హార్డ్‌వేర్‌ను రీడిజైన్ చేయమని లేదా వివిధ ప్రాజెక్ట్‌ల కోసం బహుళ కంట్రోలర్ బోర్డులను కొనుగోలు చేయమని బలవంతం చేస్తారు.

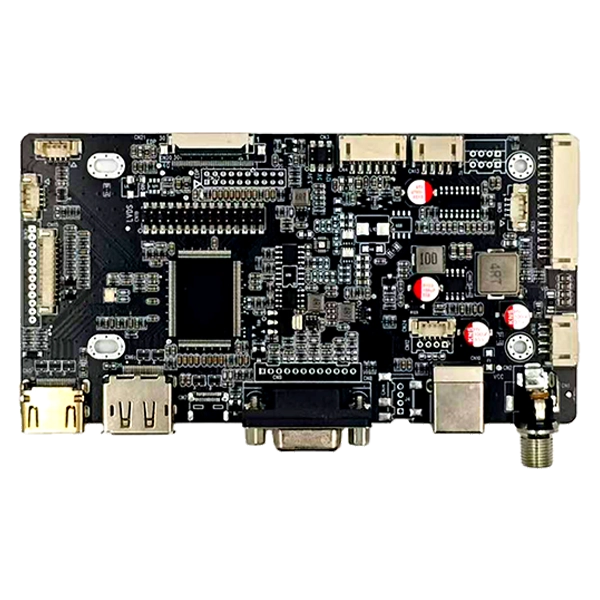

SKY-TDMలుHDMI మరియు DP మరియు VGA మరియు టైప్ C నుండి LVDS EDP ఇంటర్‌ఫేస్ AD బోర్డ్సమగ్రపరచడం ద్వారా ఈ పరిమితులను తొలగిస్తుందిHDMI, డిస్ప్లేపోర్ట్, VGA మరియు USB టైప్-Cకలిసి వీడియో ఇన్‌పుట్‌లుLVDS మరియు eDPఒకే పారిశ్రామిక-గ్రేడ్ PCBలో అవుట్‌పుట్‌లను ప్రదర్శిస్తుంది.
మీరు కొత్త HMIని అభివృద్ధి చేస్తున్నా, లెగసీ ఎక్విప్‌మెంట్‌ను అప్‌గ్రేడ్ చేసినా లేదా ఎంబెడెడ్ డిస్‌ప్లేను ఇండస్ట్రియల్ మెషినరీలో ఏకీకృతం చేసినా, ఒక కంట్రోలర్ బోర్డ్ ఇంజనీరింగ్ సమయం, ఇన్వెంటరీ ఖర్చు మరియు ఉత్పత్తి సంక్లిష్టతను తగ్గించేటప్పుడు బహుళ LCD కాన్ఫిగరేషన్‌లకు మద్దతు ఇస్తుంది.
దీర్ఘకాలిక పారిశ్రామిక అనువర్తనాల కోసం రూపొందించబడిన, బోర్డు OEM పరికరాల తయారీదారులు మరియు సిస్టమ్ ఇంటిగ్రేటర్‌ల కోసం స్థిరమైన చిత్ర నాణ్యత, సౌకర్యవంతమైన శక్తి ఎంపికలు మరియు సమగ్ర పరిధీయ ఇంటర్‌ఫేస్‌లను అందిస్తుంది.

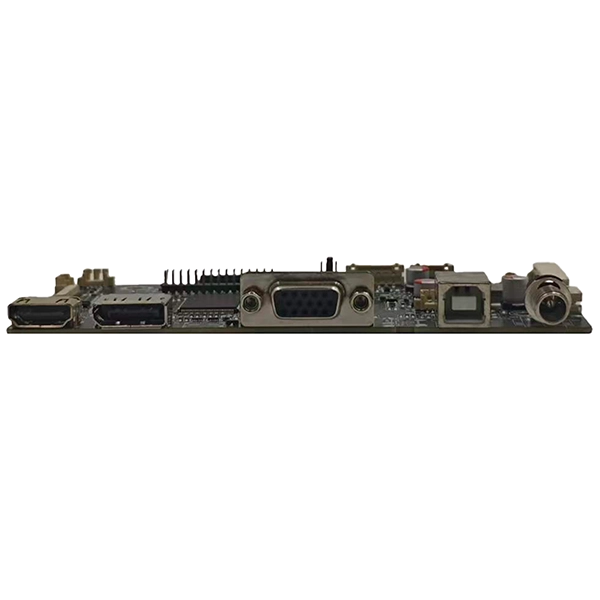

ఈ ఇంటర్‌ఫేస్ AD బోర్డ్ బహుళ ఇన్పుట్ ఎంపికలను అనుసంధానిస్తుంది మరియు నేటి అత్యంత సాధారణ వీడియో మూలాధారాలకు పూర్తిగా అనుకూలంగా ఉంటుంది:HDMI, డిస్ప్లేపోర్ట్ (DP), VGA మరియు USB టైప్-C (DP ఆల్ట్ మోడ్). అదనపు కన్వర్టర్ బోర్డుల అవసరం లేకుండా వివిధ హోస్ట్ ప్లాట్‌ఫారమ్‌ల మధ్య సజావుగా మారడానికి ఇది వినియోగదారులను అనుమతిస్తుంది.
ఈ HDMI మరియు DP మరియు VGA మరియు టైప్ C నుండి LVDS EDP ఇంటర్‌ఫేస్ AD బోర్డ్ రెండు ప్రధాన స్రవంతి LCD ఇంటర్‌ఫేస్ ప్రమాణాలకు పూర్తిగా అనుకూలంగా ఉంటుంది. అందుబాటులో ఉన్న డిస్ప్లే అవుట్‌పుట్ ఎంపికలలో డ్యూయల్-ఛానల్ 8-బిట్ LVDS, 20-పిన్ eDP, 30-పిన్ eDP FPC మరియు 40-పిన్ eDP FPC ఉన్నాయి. ఇది 7-అంగుళాల స్క్రీన్‌ల నుండి పెద్ద-ఫార్మాట్ డిస్ప్లేల వరకు విస్తృత శ్రేణి పారిశ్రామిక TFT LCD మాడ్యూల్‌లకు ఆదర్శంగా సరిపోతుంది.
కన్స్యూమర్-గ్రేడ్ డిస్ప్లే బోర్డ్‌ల వలె కాకుండా, ఈ HDMI మరియు DP మరియు VGA మరియు టైప్-C నుండి LVDS EDP ఇంటర్‌ఫేస్ AD బోర్డ్ ప్రత్యేకంగా హై-స్పెసిఫికేషన్ మరియు డిమాండ్ ఉన్న పారిశ్రామిక అనువర్తనాల కోసం రూపొందించబడింది. దీని ప్రధాన హార్డ్వేర్ లక్షణాలలో విస్తృత DC ఇన్పుట్ వోల్టేజ్ (8V-25V), తక్కువ అలల పారిశ్రామిక శక్తి డిజైన్, మెరుగుపరచబడిన ESD (ఎలెక్ట్రోస్టాటిక్ డిశ్చార్జ్) రక్షణ మరియు దీర్ఘకాలిక స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడానికి పారిశ్రామిక-స్థాయి భాగాలను ఉపయోగించడం. ఇది ప్రత్యేకంగా బహిరంగ సెట్టింగ్‌లు మరియు అధిక-ఉష్ణోగ్రత పరిస్థితులు వంటి సంక్లిష్ట వాతావరణాలకు బాగా సరిపోతుంది, స్థిరమైన ప్రదర్శన స్థిరత్వానికి హామీ ఇస్తుంది.
ఈ HDMI మరియు DP మరియు VGA మరియు టైప్ C నుండి LVDS EDP ఇంటర్‌ఫేస్ AD బోర్డు సంక్లిష్ట వాతావరణంలో పనిచేసే పారిశ్రామిక ఉత్పత్తులలో విస్తృతంగా ఉపయోగించబడుతుంది. సాధారణ అప్లికేషన్ దృశ్యాలలో పారిశ్రామిక HMI టెర్మినల్స్, ఓపెన్-ఫ్రేమ్ టచ్ మానిటర్లు, CNC మెషిన్ ఇంటర్‌ఫేస్‌లు, మెడికల్ డయాగ్నస్టిక్ పరికరాలు మరియు మెషిన్ విజన్ సిస్టమ్‌లు ఉన్నాయి.
ప్రతి డిస్ప్లే ప్రాజెక్ట్ ప్రత్యేకమైనది. మేము LCD ప్యానెల్ అనుకూలత ధృవీకరణ, ఫర్మ్‌వేర్ ఆప్టిమైజేషన్, EDID (ఎక్స్‌టెండెడ్ డిస్ప్లే ఐడెంటిఫికేషన్ డేటా) సవరణ, బ్యాక్‌లైట్ పారామీటర్ ట్యూనింగ్, కస్టమ్ LVDS మరియు eDP కేబుల్ డిజైన్ మరియు PCB లోగో ప్రింటింగ్‌తో సహా సమగ్ర సాంకేతిక మద్దతు సేవలను అందిస్తాము. మీ ప్రాజెక్ట్‌కు ప్రామాణిక కంట్రోలర్ బోర్డ్ లేదా పూర్తిగా అనుకూలీకరించిన పరిష్కారం అవసరం అయినా, SKY-TDM ఉత్పత్తి జీవితచక్రం యొక్క ప్రతి దశలో ప్రొఫెషనల్ ఇంజనీరింగ్ మద్దతును అందిస్తుంది.
| అంశం | స్పెసిఫికేషన్ |
| వీడియో ఇన్పుట్ | HDMI, డిస్ప్లేపోర్ట్(DP), VGA, టైప్-C |
| ప్రదర్శన అవుట్‌పుట్ | LVDS, eDP (20pin/30pin/40pin) |
| ప్యానెల్ వోల్టేజ్ | 3.3V/5V/12V |
| బ్యాక్‌లైట్ అవుట్‌పుట్ | 5V/12V/24V |
| ఆడియో | 3W x 2 యాంప్లిఫైయర్ |
| ఇన్పుట్ వోల్టేజ్ | 8~28V |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -20°C నుండి 80°C |
| పిన్ చేయండి | సిగ్నల్ | పిన్ చేయండి | సిగ్నల్ |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| పిన్ చేయండి | సిగ్నల్ | పిన్ చేయండి | సిగ్నల్ |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3.3/5/12V) |
| 19 | VCC(3.3/5/12V) | 20 | VCC(3.3/5/12V) |
| 21 | VCC(3.3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| పిన్ చేయండి | సిగ్నల్ | పిన్ చేయండి | సిగ్నల్ |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3.3/5/12V) |
| 13 | VCC(3.3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| పిన్ చేయండి | సిగ్నల్ | పిన్ చేయండి | సిగ్నల్ |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| పిన్ చేయండి | సిగ్నల్ |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ఆన్/ఆఫ్ |
| 5 | +12V/5V |
| 6 | +12V/5V |
హార్డ్వేర్ సరఫరా కేవలం పునాది; సేవ అనేది దీర్ఘకాలిక విజయానికి హామీ. SKY-TDM మీ ప్రాజెక్ట్ లాంచ్‌ను వేగవంతం చేయడానికి మరియు మీ సరఫరా గొలుసు సవాళ్లను పూర్తిగా పరిష్కరించడానికి కట్టుబడి ఉంది. మేము క్రింది ప్రధాన మద్దతును అందిస్తాము:
- సుదీర్ఘ ఉత్పత్తి జీవితచక్రం:స్థిరమైన మరియు నమ్మదగిన సామూహిక ఉత్పత్తి సామర్థ్యాలు.
- సమగ్ర సాంకేతిక మద్దతు:LCD అనుకూలత పరీక్ష మరియు అనుకూల సిగ్నల్ కేబుల్‌లతో సహాయం.
- సౌకర్యవంతమైన ఉత్పత్తి నమూనా:తక్కువ MOQ (కనీస ఆర్డర్ పరిమాణం) మరియు వేగవంతమైన సాంకేతిక ప్రతిస్పందన.
- ఆల్ ఇన్ వన్ డిస్ప్లే సొల్యూషన్స్:టచ్‌స్క్రీన్‌లు మరియు LCD ప్యానెల్‌లు విభిన్న అవసరాలను తీర్చడానికి సరిపోలిన సెట్‌గా రవాణా చేయబడ్డాయి.
జ: అవును. ఇది LVDS లేదా eDP ఇంటర్‌ఫేస్‌లను కలిగి ఉన్న ఇండస్ట్రియల్-గ్రేడ్ TFT LCD ప్యానెల్‌లకు అనుకూలంగా ఉంటుంది. మేము మీ నిర్దిష్ట ప్యానెల్ మోడల్ ఆధారంగా తగిన కనెక్టర్‌లు మరియు ఫర్మ్‌వేర్‌లను సిఫార్సు చేయవచ్చు.
A: బోర్డు మద్దతు ఇస్తుందిHDMI, డిస్ప్లేపోర్ట్, VGA మరియు USB టైప్-C(DP Alt మోడ్‌తో), వివిధ పారిశ్రామిక కంప్యూటర్‌లు మరియు ఎంబెడెడ్ సిస్టమ్‌లతో విస్తృత అనుకూలతను నిర్ధారిస్తుంది.
జ: అవును. మేము టైమింగ్ సర్దుబాట్లు, EDID (ఎక్స్‌టెండెడ్ డిస్ప్లే ఐడెంటిఫికేషన్ డేటా) కాన్ఫిగరేషన్, బూట్ లోగో అనుకూలీకరణ మరియు ప్యానెల్ పారామీటర్ ఆప్టిమైజేషన్‌తో సహా సమగ్రమైన ఫర్మ్‌వేర్ అనుకూలీకరణ సేవలను అందిస్తాము.
A: కంట్రోలర్ బోర్డ్ విస్తృత DC ఇన్పుట్ పరిధికి మద్దతు ఇస్తుంది8V నుండి 25V, ఇది 12V మరియు 24V పారిశ్రామిక విద్యుత్ సరఫరా వ్యవస్థలు రెండింటికీ సంపూర్ణంగా అనుకూలంగా ఉంటుంది.
జ: అవును. మేము మా కస్టమర్‌ల కోసం ప్లగ్-అండ్-ప్లే ఏకీకరణను నిర్ధారించడానికి అనుకూలీకరించిన LVDS కేబుల్‌లు, eDP FPC కేబుల్‌లు, బ్యాక్‌లైట్ కేబుల్‌లు మరియు పవర్ హానెస్‌లను తయారు చేస్తాము.
జ: అవును. మేము PCB సిల్క్స్‌స్క్రీన్ లోగో ప్రింటింగ్, ఫర్మ్‌వేర్ అనుకూలీకరణ, కనెక్టర్ సవరణలు, కేబుల్ అసెంబ్లీలు మరియు పూర్తి ODM డెవలప్‌మెంట్ సేవలకు మద్దతునిస్తాము.
A: LVDS అవుట్‌పుట్ వరకు మద్దతు ఇస్తుంది1920×1080 @ 60Hz(ద్వంద్వ-ఛానల్ 8-బిట్). eDP అవుట్‌పుట్ వరకు మద్దతు ఇస్తుంది3840×2160 @ 60Hz(4K UHD), ప్యానెల్ స్పెసిఫికేషన్ మరియు కేబుల్ నాణ్యతపై ఆధారపడి ఉంటుంది. 4K అప్లికేషన్‌ల కోసం, సరైన బ్యాండ్‌విడ్త్ కోసం eDP ఇంటర్‌ఫేస్‌ని ఉపయోగించమని మేము సిఫార్సు చేస్తున్నాము.
జ: అవును. ఫర్మ్‌వేర్ కాన్ఫిగరేషన్ ద్వారా బోర్డ్ 180° ఇమేజ్ రొటేషన్‌కు మద్దతు ఇస్తుంది. 90°/270° రొటేషన్ (పోర్ట్రెయిట్ మోడ్) కోసం, మేము మీ ప్యానెల్ మరియు అప్లికేషన్ అవసరాల ఆధారంగా ఫర్మ్‌వేర్‌ను అనుకూలీకరించవచ్చు. దయచేసి ఆర్డర్ చేసేటప్పుడు మీ ఓరియంటేషన్ ఆవశ్యకతను పేర్కొనండి.
విశ్వసనీయత కోసం వెతుకుతోందిHDMI మరియు DP మరియు VGA మరియు టైప్ C నుండి LVDS EDP ఇంటర్‌ఫేస్ AD బోర్డ్మీ తదుపరి ఎంబెడెడ్ డిస్ప్లే ప్రాజెక్ట్ కోసం?
అత్యంత అనుకూలమైన పరిష్కారాన్ని సిఫార్సు చేయడానికి, దయచేసి విచారణ చేస్తున్నప్పుడు కింది సమాచారాన్ని అందించండి:
- LCD ప్యానెల్ మోడల్ నంబర్
- అవసరమైన వీడియో ఇన్పుట్ ఇంటర్‌ఫేస్ (HDMI, DP, VGA, లేదా USB టైప్-C)
- ఇన్పుట్ పవర్ వోల్టేజ్
- బ్యాక్‌లైట్ అవసరాలు
- అంచనా వేసిన వార్షిక పరిమాణం
- OEM లేదా ఫర్మ్‌వేర్ అనుకూలీకరణ అవసరాలు
మా ఇంజనీరింగ్ బృందం మీ స్పెసిఫికేషన్‌లను సమీక్షిస్తుంది మరియు 24 పని గంటలలోపు అనుకూల పరిష్కారం, సాంకేతిక సిఫార్సులు మరియు కొటేషన్‌ను అందిస్తుంది.
